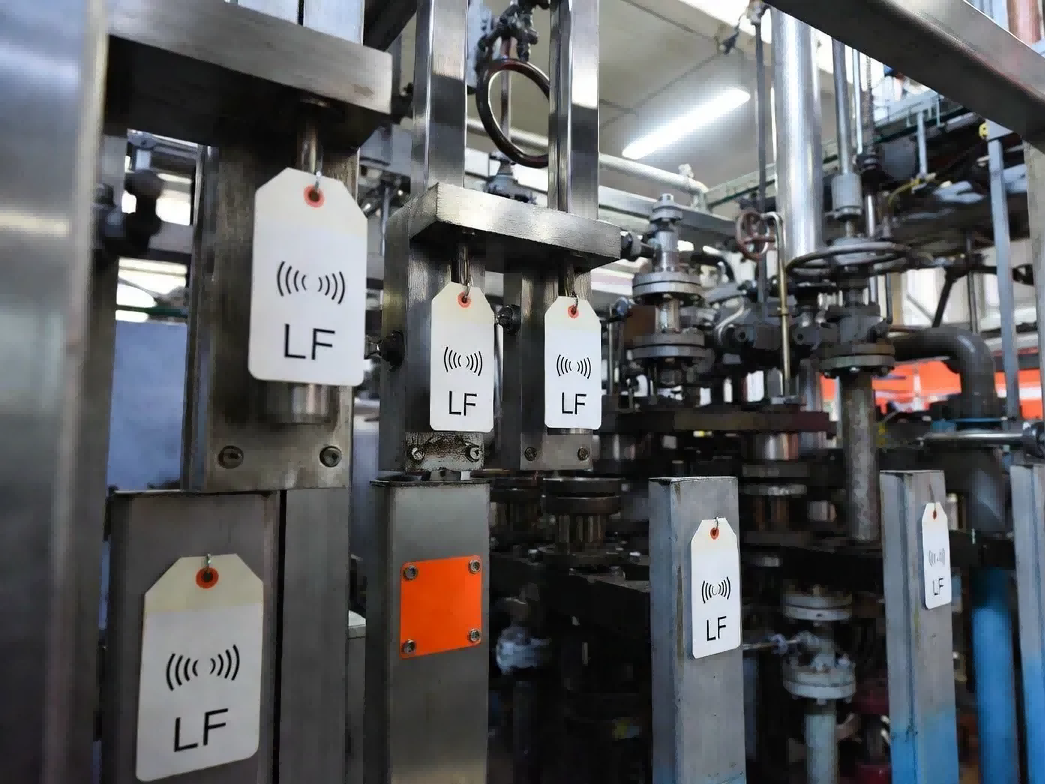

On vous a probablement dit que si votre application nécessite des lectures au-delà de 10 centimètres, vous devez passer à l'UHF. Ce conseil est valable environ 70 % du temps-, mais les 30 % restants concernent des environnements dans lesquels la technologie UHF ne fonctionne tout simplement pas : lignes d'emboutissage entourées d'outils en acier, portes pour bétail avec passage d'animaux mouillés, ou systèmes d'accès existants où la destruction de l'infrastructure 125 kHz n'en vaut pas la peine.
Cette pièce est pour ces 30%. Nous examinerons ce qui étend réellement la distance de lecture à basse fréquence, où la physique crée des limites strictes et les erreurs de déploiement que nous avons constatées drainent les budgets des projets sans résoudre le problème principal. Si vos spécifications nécessitent des lectures de 60 cm à 1 mètre dans un environnement exposé à des métaux-lourds ou fluides-, les détails ci-dessous confirmeront que LF est votre voie ou vous éviteront de perdre trois mois à essayer de le faire fonctionner là où il ne fonctionnera pas.
La physique en une phrase-et pourquoi elle ne raconte pas toute l'histoire
La RFID basse-fréquence transfère l'énergie par couplage inductif plutôt que par rayonnement électromagnétique. C'est pourquoi les étiquettes passives standards dépassent environ 10 cm. Mais c’est la base, pas le plafond.
Le plafond dépend de trois variables qui interagissent d'une manière que la fiche technique ne vous montrera pas : le diamètre de l'antenne du lecteur, la surface de la bobine d'étiquette et le facteur Q du circuit résonant. Notre équipe d'ingénieurs a effectué une comparaison l'année dernière en utilisant le mêmePuce EM4200sur trois tailles de bobines. Une bobine circulaire de 45 mm atteignait 24 cm sur notre configuration de banc ; la mise à l'échelle vers une bobine rectangulaire de 97 mm l'a poussé à 41 cm ; mais doubler à nouveau vers un facteur de forme de 200 mm n'a ajouté que 18 cm supplémentaires. Les rendements décroissants s'installent durement une fois que la bobine s'approche de la limite du champ proche - de l'antenne du lecteur.
Les lecteurs spécialisés 125 kHz conçus pour l'accès aux véhicules-comme la série Promag GP90-prétendent 90 cm avec les cartes ISO et jusqu'à 130 cm avec les cartes surdimensionnées.informations d'identification à clapetsous une alimentation de 18-19V. Systèmes d'identification des animaux à 134,2 kHz suivantOIN 11784/11785 ont documenté des lectures au-delà de 2 mètres dans des environnements contrôlés, bien que ces configurations utilisentantennes cadreintégrés dans des cadres de portail qui ne conviennent pas à la plupart des empreintes industrielles.
La question n'est pas de savoir si LF peut aller plus loin ;-elle le peut. La question de savoir si la géométrie de l'antenne et le facteur de forme de l'étiquette qui vous y amènera s'adapteront à votre déploiement est l'endroit où la plupart des projets échouent avant même de commencer.
Trois voies techniques-et un cadre de décision qui fonctionne réellement
Si vous avez besoin d'étiquettes LF passives lisant à 50 cm ou plus, vous avez le choix entre trois approches. Voici comment nous guidons les clients dans cette décision.
Les antennes de lecteur surdimensionnées restent la bête de somme pour la plupart des déploiements industriels d'étiquettes LF longue portée.
Les diamètres de boucle de 300 à 500 mm génèrent des champs plus forts qui s'étendent plus loin. Nous les avons déployés pour l'identification des véhicules dans un centre de distribution à Guadalajara-boucles au sol-boucles intégrées sous la chaussée, lecteurs compatibles GP90-, étiquettes à clapet standard sur les pare-brise. Distance de lecture : 95 cm de manière fiable, 110 cm dans des conditions optimales. Le problème : l'empreinte de l'antenne s'adapte rarement aux boîtiers de contrôle d'accès standard-, et vous avez besoin de valeurs Q supérieures à 100 pour éviter de gaspiller de l'énergie sous forme de chaleur. Cette voie fonctionne lorsque vous contrôlez l’infrastructure et que vous pouvez construire autour de la taille de l’antenne. Le coût par étiquette reste compris entre 0,35 et 0,80 $ selon le facteur de forme ; la vraie dépense est l'installation du lecteur.
Balises semi-passivesinverser la structure des coûts.
Ceux-ci intègrent une batterie pour alimenter la logique de la puce, mais dépendent toujours du champ du lecteur pour la rétrodiffusion. Nos tests internes montrent une extension de portée de 35 à 45 % par rapport aux équivalents passifs sur le même lecteur-mais le coût par-étiquette grimpe entre 1,50 et 3,50 $ en fonction de la valeur du boîtier. La durée de vie de la batterie est de 5 à 7 ans dans des cycles d'utilisation typiques (une lecture par minute, 8 heures/jour), mais diminue plus rapidement dans les applications de stockage frigorifique ou à cycle élevé-.
Voici la règle de décision que nous utilisons en interne, basée sur la modélisation des coûts sur une quarantaine de projets depuis 2021 :Si votre consommation mensuelle d'étiquettes est inférieure à 300 unités et que la distance de lecture requise est inférieure à 80 cm, les antennes surdimensionnées gagnent presque toujours sur le coût total. Au-dessus de 300 unités/mois avec des lectures au-delà de 1 mètre, effectuez une comparaison du TCO sur trois -ans entre les balises semi-passives et ajoutez davantage de points de lecture avec les balises passives.Ce calcul change en fonction de votre coût de main-d'œuvre pour l'installation du lecteur.
Des balises LF actives existent mais ont rarement un sens pour les tâches d'identification.
Les émetteurs-alimentés par batterie qui lancent la communication peuvent dépasser 10 mètres, mais à ce stade, vous ne faites pas vraiment de "RFID LF" au sens traditionnel du terme-la plupart de ces systèmes utilisent des signaux de réveil LF-associés à des canaux de données à plus haute fréquence-. Nous les avons cités pour le suivi des véhicules miniers où l'UHF ne pouvait pas pénétrer dans le gisement, mais pour l'identification industrielle standard, les frais généraux de maintenance tuent généralement l'analyse de rentabilisation.
Si vous évaluez les balises à plage étendue-LF pour un déploiement groupé, la page du produit ne vous indiquera pas quel chemin correspond à votre site. L’environnement le fera.
Quand LF surpasse l'UHF-et le seul scénario où ce n'est pas le cas
Dans les environnements saturés de métal ou de liquide, l'identification à portée étendue-LF maintient une fiabilité de lecture que l'UHF a du mal à égaler. La physique : les signaux UHF à 860–960 MHz se reflètent sur les surfaces conductrices et sont absorbés dans des matériaux riches en eau - ; Les champs magnétiques LF traversent avec beaucoup moins d’atténuation.
Nous avons déployé des balises LF pour un équipementier automobile nord-américain de niveau 1-suivant les panneaux de carrosserie peints via un convoyeur en acier au four de durcissement, l'humidité dans l'apprêt non durci, tout le défi. Taux de mal lecture : 0,08%. Le précédent pilote UHF ne pouvait pas descendre en dessous de 4 % en raison de réflexions. Pour cette application, LF était le seul choix viable.
Une exception à noter : les tags grand-format UHF sur-métal se sont considérablement améliorés. Si vos surfaces métalliques sont plates, uniformes et que vous pouvez garantir une orientation cohérente des étiquettes, des produits comme la série Xerafy PICO ou Confidex Ironside se rapprochent désormais de la fiabilité LF tout en offrant des lectures de 3 à 5 mètres. Nous avons vu ce travail dans le suivi des palettes où l'étiquette est montée au même endroit à chaque fois. Cela ne fonctionne pas lorsque les balises se déplacent de manière imprévisible par rapport au lecteur-qui décrit la plupart des scénarios de bétail et de nombreux scénarios de chaîne de montage-.
L'évaluation honnête : les solutions de lecture étendue-LF occupent une bande spécifique-de 0,5 à 2 mètres, des environnements RF hostiles, des applications où la sensibilité du coût par-étiquette est inférieure au coût de l'infrastructure par lecteur. En dehors de cette bande, l’UHF gagne généralement. À l'intérieur, l'UHF échoue généralement. Sachez à quel groupe appartient votre projet avant de spécifier quoi que ce soit.
Échecs de déploiement que nous avons réellement débogués
L'erreur la plus coûteuse dans les projets RFID longue distance LF n'est pas d'acheter le mauvais matériel, mais plutôt d'installer le bon matériel de manière incorrecte. Voici trois modèles de défaillance que nous avons été appelés à corriger.
Les lectures fantômes de lecteurs maîtrisés ont tué un projet logistique de Monterrey avant que nous nous impliquions.L'intégrateur a passé trois semaines à dépanner l'inventaire fantôme. Le lecteur était réglé sur la sortie légale maximale, étendant le champ bien au-delà de la zone de lecture prévue et captant les étiquettes dans les voies adjacentes. Notre solution a pris deux heures : réduction de la puissance à 60 % (environ 18 dBm), ajout de panneaux absorbants RF aux limites de zone. Une puissance contre-intuitive, mais inférieure, a produit des données plus propres.
La gamme validée en laboratoire-ne survit pas au contact avec les structures en acier.Un lecteur monté à 30 cm d'une poutre en acier peut perdre la moitié de sa portée effective en raison de courants induits perturbant la géométrie du champ. Nous exigeons désormais des études de site préalables au déploiement avec un analyseur de spectre pour tout projet impliquant des structures métalliques. Ce n'est pas facultatif-c'est la différence entre un système qui fonctionne le premier jour et un système qui nécessite deux cycles de repositionnement après la mise en ligne-.
Les lectures brutes sont acheminées directement versWMSdétruire l’exactitude des données.Sans filtrage middleware-suppression des doublons,-seuils de temps d'attente,-déduplication basée sur les zones-la précision tombe souvent en dessous de 75 %. Dans les trois intégrations LF-à-WMS que nous avons auditées au cours des deux dernières années, la précision de base avant filtrage variait entre 68 % et 79 %. Le matériel a bien fonctionné ; l'intégration logicielle ne l'a pas fait.
Si vous achetez des étiquettes LF longue portée auprès d'un nouveau fournisseur, demandez-lui comment il gère ces scénarios. Un fournisseur qui vend uniquement des étiquettes et vous oriente ailleurs pour le réglage du lecteur ou l'assistance à l'intégration vous remet les pièces sans les instructions d'assemblage.
Choisir du matériel sans payer trop cher
Pour l'achat groupé de balises à lecture étendue-de 125 kHz, la fiche technique importe moins que le contexte de déploiement. Une étiquette évaluée à 80 cm sur un appareil de table peut fournir 40 cm dans une usine d'emboutissage entourée de radiateurs à induction.
Voici ce que nous disons aux clients de faire avant de s'engager dans des commandes en volume.
Exigez une validation spécifique à l'application-.Demandez au fournisseur de tester sur vos matériaux réels-ou au minimum sur des matériaux présentant une conductivité et une épaisseur similaires. S'ils ne peuvent pas fournir une courbe de distance de lecture-dans vos conditions, c'est un signal d'alarme.
Calculez le coût total du système, et non le prix unitaire.Les cartes à clapet avec des bobines plus grandes coûtent plus cher par unité mais peuvent vous permettre d'utiliser moins de lecteurs. Les étiquettes de disque époxy pour le montage sur-métal ajoutent un autre niveau de coût mais éliminent le besoin de matériel d'espacement. L’étiquette la moins chère par unité est rarement le système le moins cher déployé.
Vérifiez les certifications par rapport à votre environnement.FCC Part 15 et CE sont des références. Les déploiements industriels nécessitent de plus en plus de boîtiers IP67/68 pour les lecteurs et d'une résistance chimique pour les étiquettes exposées aux liquides de refroidissement ou aux agents de nettoyage. Ici, les raccourcis transforment un projet d’investissement en un élément de campagne de remplacement récurrent.
Nous gardons en stock les facteurs de forme 125 kHz et 134,2 kHz les plus courants pour les applications industrielles. Si vous souhaitez effectuer une vérification de faisabilité avec votre équipe d'ingénierie, envoyez-nous vos paramètres d'application -type de matériau, distance de lecture requise, volume mensuel, conditions environnementales-et nous élaborerons une recommandation de chemin avec une comparaison des coûts sur trois -ans dans les 48 heures.Demander une consultation technique →
FAQ
Q : Quelle plage de lecture puis-je raisonnablement attendre des balises LF passives ?
R : Les étiquettes de cartes ISO-standard atteignent 60 à 100 cm avec des lecteurs optimisés ; les formats à clapet surdimensionnés peuvent dépasser 130 cm. Mais ces chiffres supposent que des conditions idéales : -la proximité du métal et l'orientation de l'étiquette peuvent réduire la portée effective de 40 à 50 %. La seule façon de connaître votre gamme est de tester sur vos matériaux réels.
Q : Les tags LF fonctionnent-ils de manière fiable sur les surfaces métalliques ?
R : Mieux que l'UHF dans la plupart des cas, car les champs magnétiques LF pénètrent dans les métaux non-ferreux avec une atténuation minimale. Mais les grandes surfaces ferreuses peuvent toujours créer une distorsion de champ. Pour un montage sur-métal, demandez des étiquettes avec-entretoises intégrées ou support en ferrite.
Q : Comment les balises LF semi-passives se comparent-elles aux options entièrement passives ?
R : Le semi-passif étend la portée de 35 à 45 % lors de nos tests, mais coûte 3 à 5 fois plus par balise et nécessite une gestion du cycle de vie de la batterie. Le seuil de rentabilité dépend de votre -densité de points de lecture et des coûts de main-d'œuvre-nous pouvons effectuer la comparaison pour votre mise en page spécifique si vous nous envoyez les paramètres du site.
